• 航模电池有很多参数，有 容量 ， 电压 ， 串数 和 最大放电倍率 。

  • 航模电池也有很多接口，如 XT60 ， XT30 ，PH2.0 ， BT2.0 等。

  • 多串数的电池一般由 电芯 ，平衡线 和 电源线 组成。。

电池组成

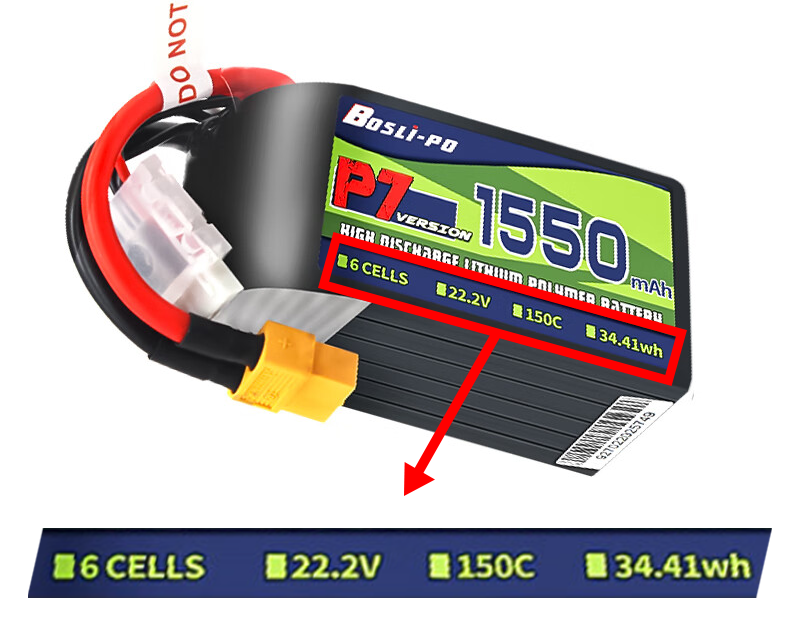

标签

  • 1550mAh：指电池容量
    代表可以以1.55A的电流放电一小时。

  • 6cells：指6串电芯。
    也有电池会采用多串多并，如：4s2p，指8个电芯，以4串连，2并连的方式连接。
    串联电压叠加，并联容量叠加。

  • 22.2V：指总电压（标压）
    一般的三元锂电池单串标准电压为 3.7V，满电为 4.2V
    标压： 6\times 3.7V=22.2V
    满电： 6\times4.2V=25.2V

  • 150C：指最大瞬时放电倍率
    150C代表150倍放电，1倍放电为 1550mA = 1.55A
    最大放电电流(A) = 额定容量 (A)\times 放电倍率
    最大放电电流：1.55A\times 150C=232.5A

电芯

  • 电芯串联形成航模电池
    1s代表单电芯，6s代表6个电芯串联。
    1p代表不进行并联，2p代表两并。

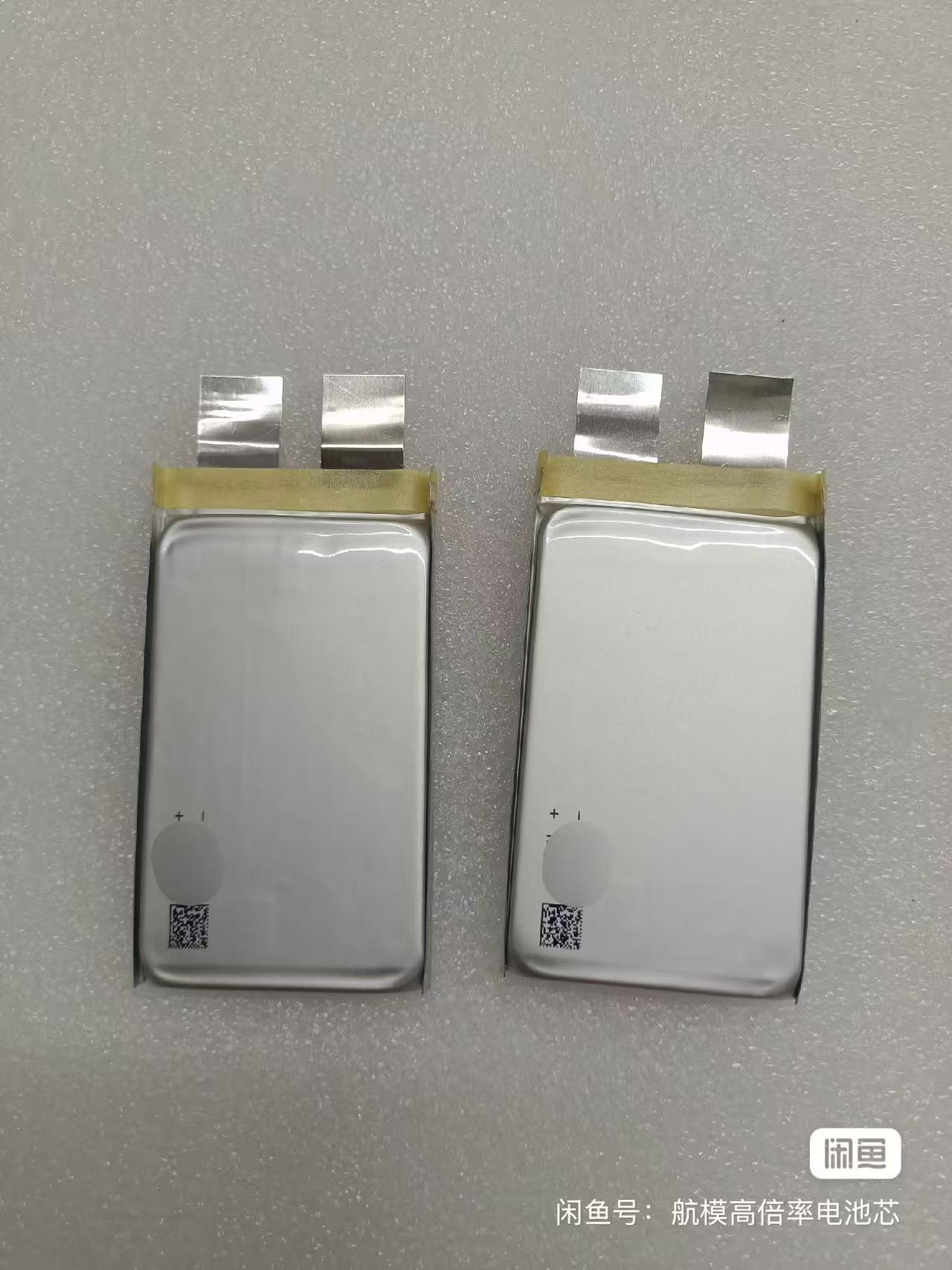

图片来源闲鱼卖家航模高倍率电池芯

平衡线

  • *1s电池一般没有平衡线

  • 航模电池没有类似于电车的 BMS管理系统，俗称保护板。
    而航模电池放电后，电芯之间的压差会变大。
    所以航模电池充电，需要充电器平衡每一串电芯的电压。
    电池如果不平衡直接充电，会导致损失容量，寿命，增大内阻，甚至某一串电芯过放，导致炸飞老铁。

  • 平衡线一般为 1条正极线，n条负极线（n指电池串数），通过测量每一端负极电压到正极的电压，推算出每一串电池的电压。

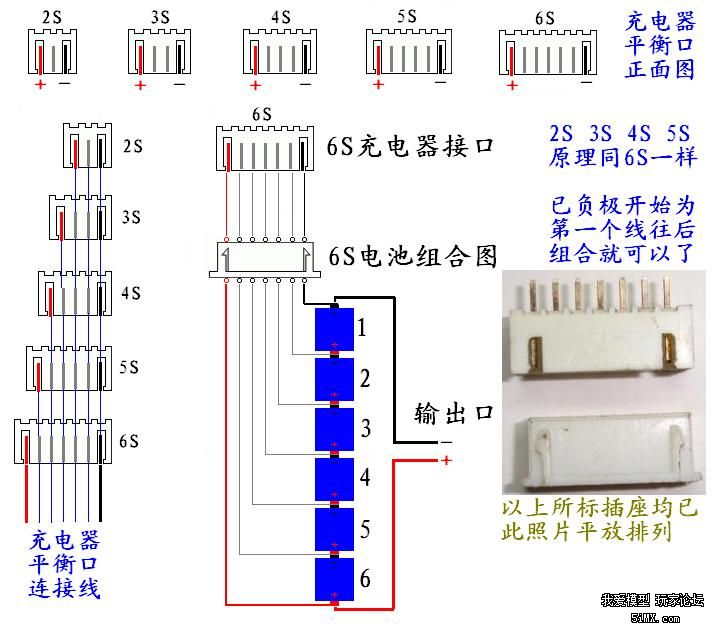

  • 接线：

图片来源于：我爱模型玩家论坛

电源接口/线

  • 穿越机多使用XT60接口的电池，少部分会使用XT30接口，65mm的机器一般为1s电池，会使用PH2.0或BT2.0接口的电源接头

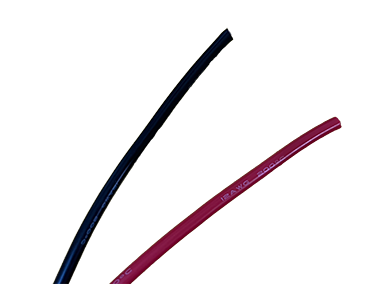

    而线缆则根据电源接口选择。

  • XT60一般会使用12或14AWG的线缆，一般选择12AWG，可以承受更大的电流。而XT30一般使用18AWG的线缆。

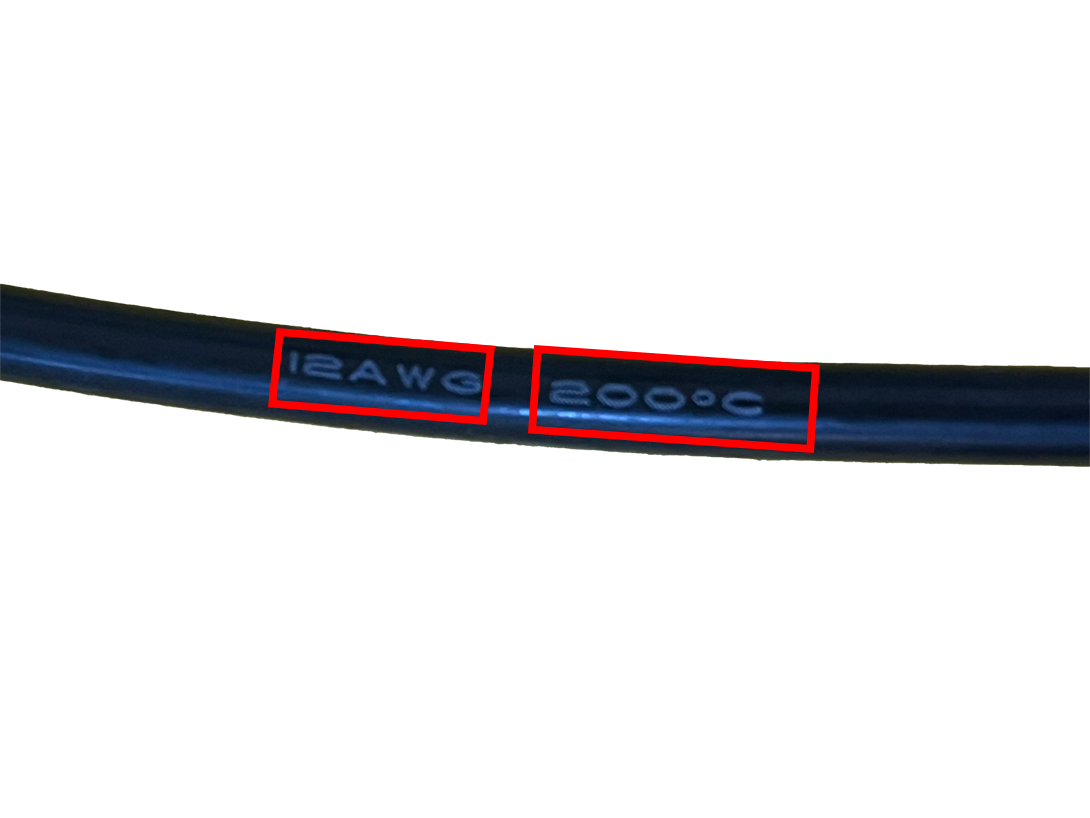

  • 一般线缆上会标明参数，如下图 12AWG 为美国标准的线缆横截面面积， 200°C 为能承受的最大温度。
    线缆的横截面积可以用导线 AWG（美国线规）规格换算器 | DigiKey 换算

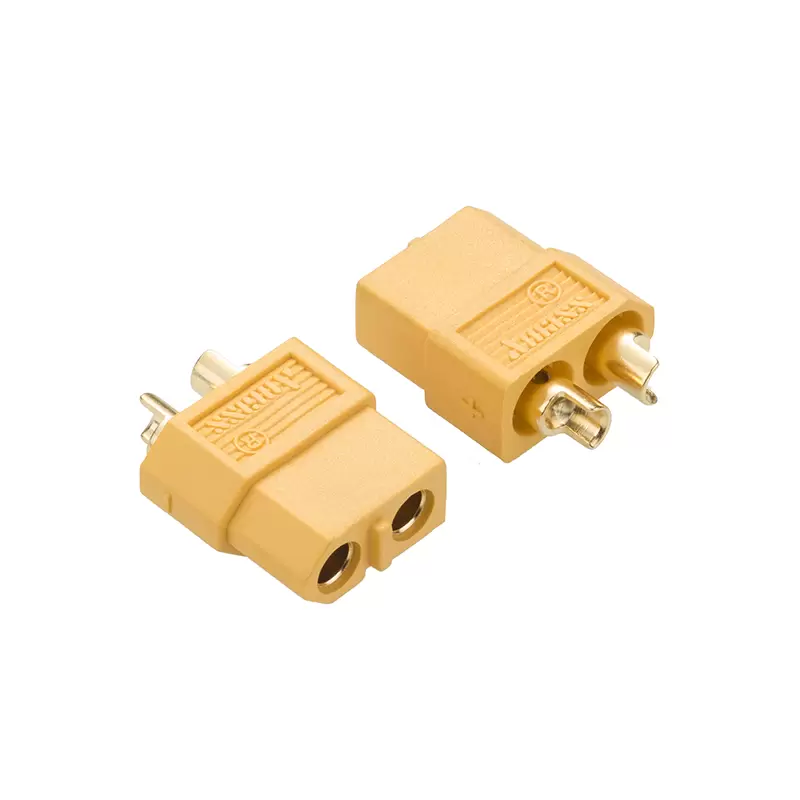

  • 接口多数穿越机会使用XT60接口的电池，XT系列接口为常州市艾迈斯电子研发。
    由于成本低，过流能力强，而被航模玩家青睐。

图片来自艾迈斯官网 大电流电源连接器—XT60

充电

  • 航模电池充电一般会使用特定的充电器。

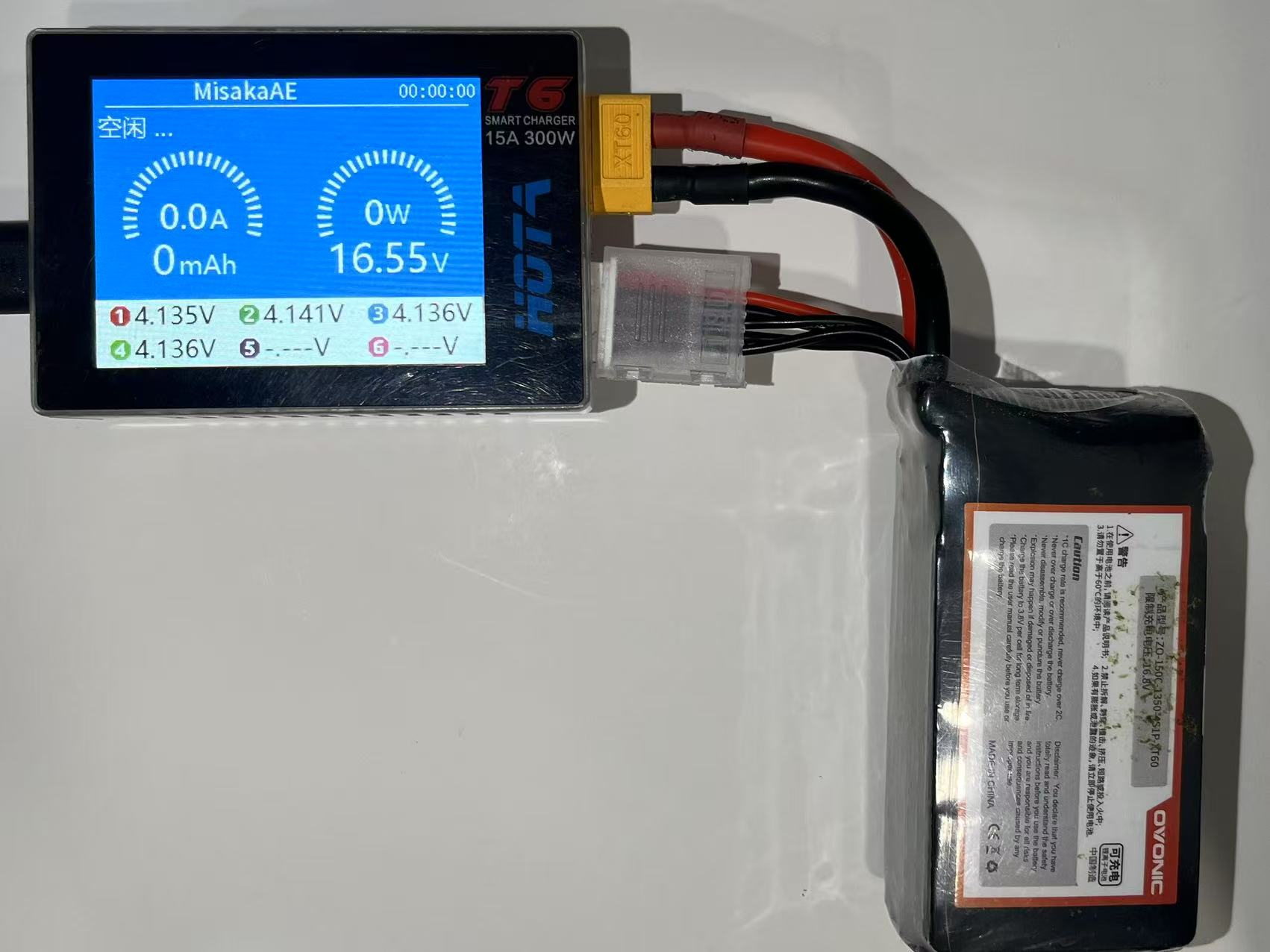

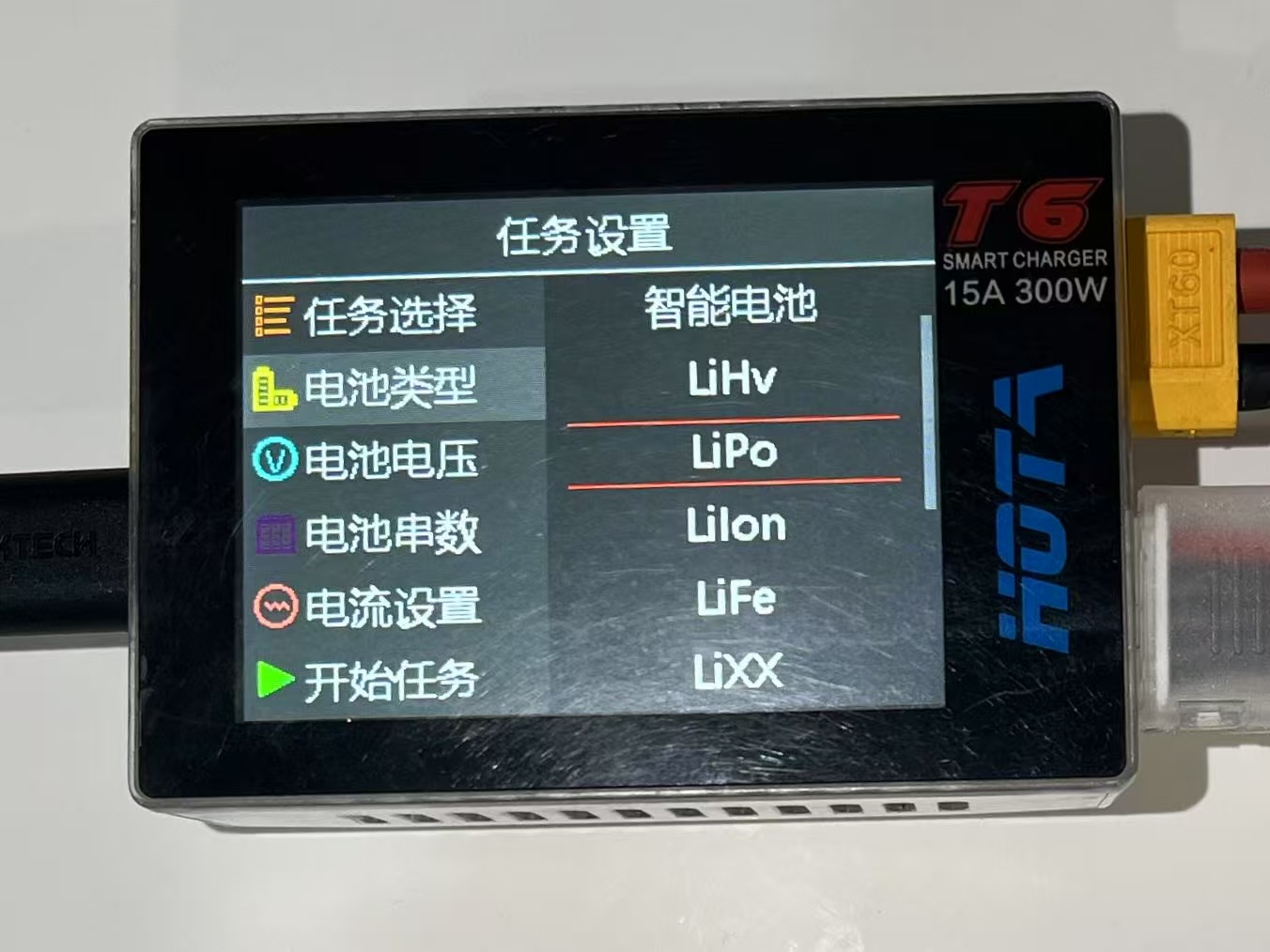

  • 将电池的电源接口和平衡线接入充电器，根据电源类型选择对应的电池。

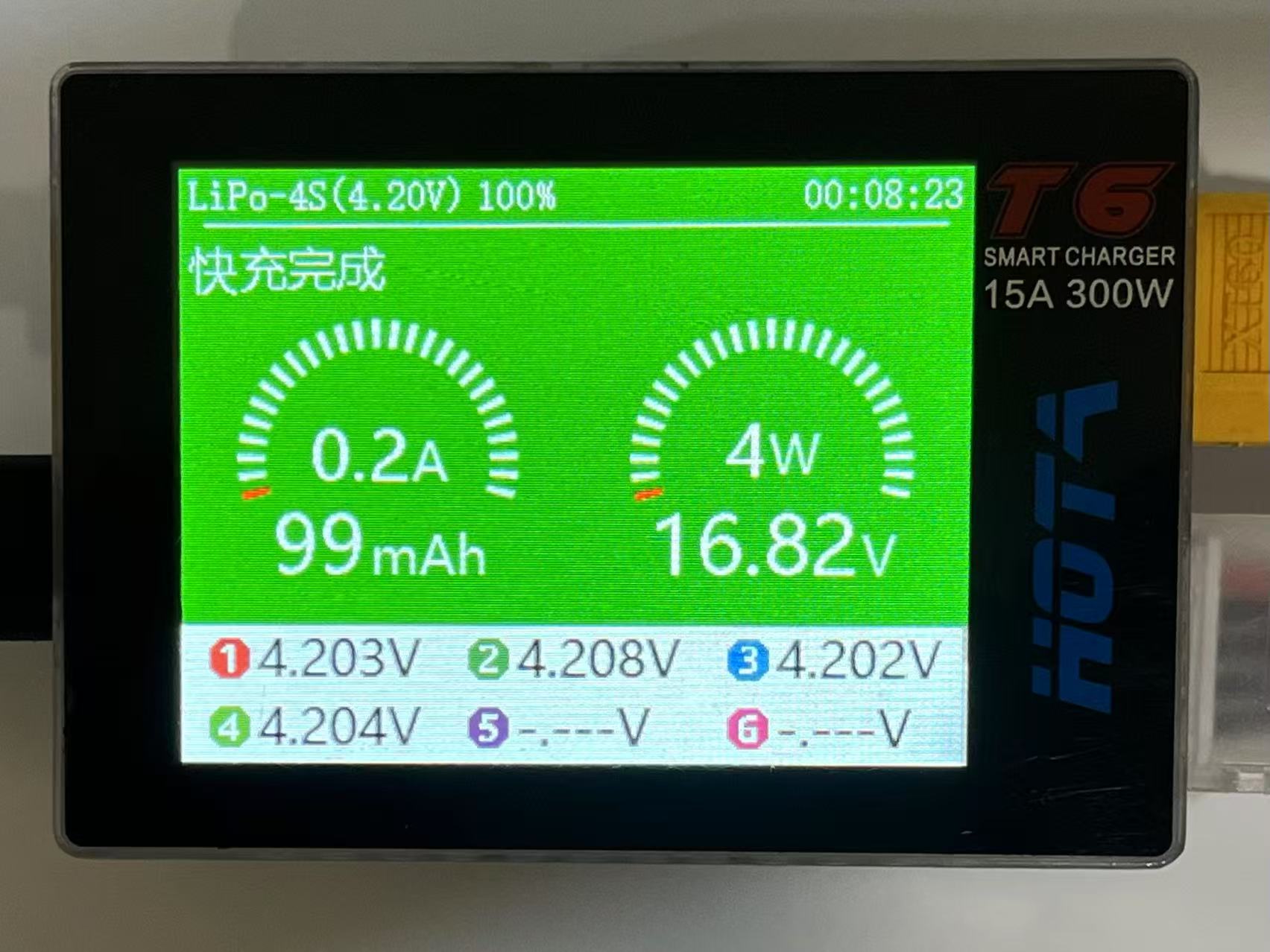

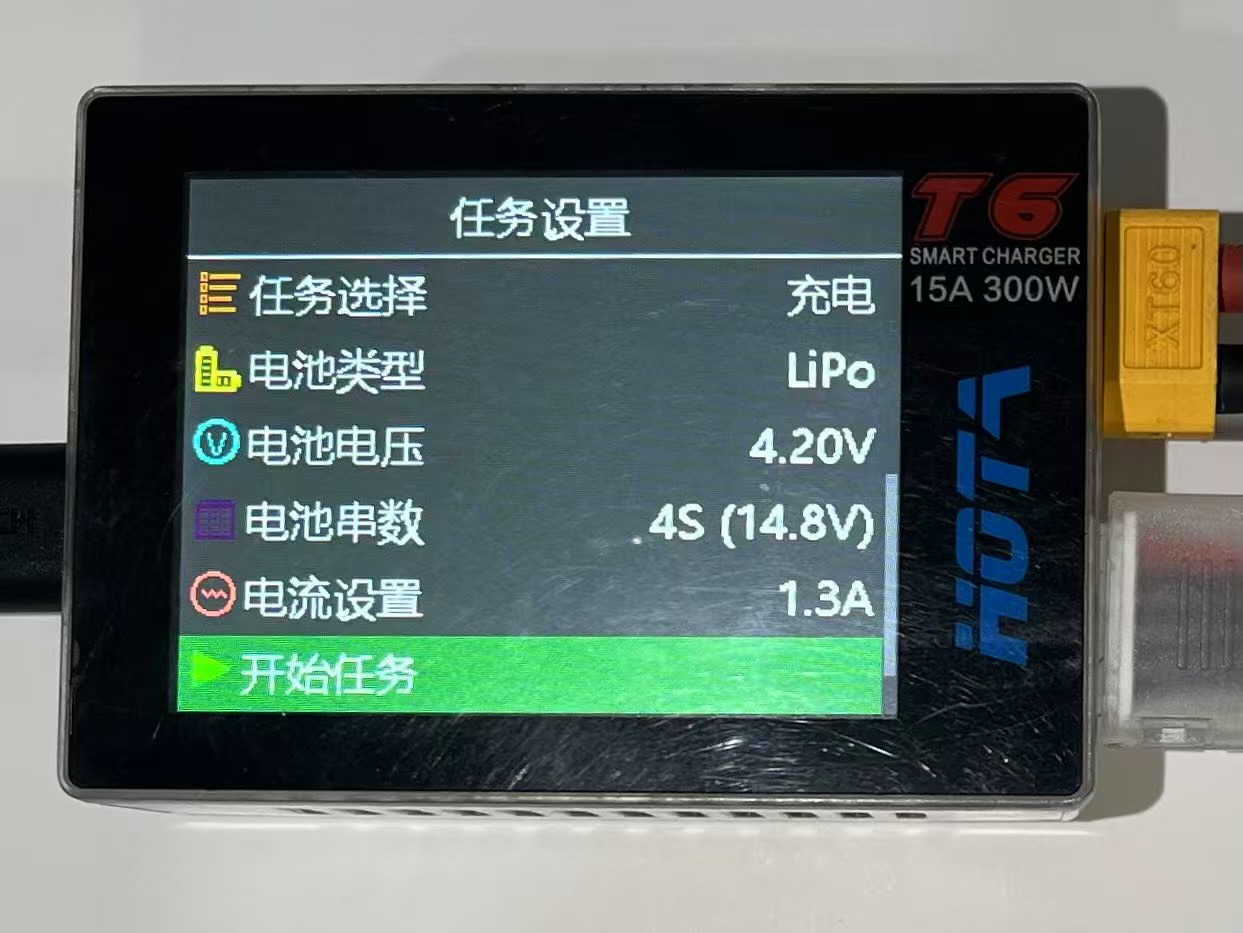

  • 充电电流大多建议1C充电，如这块1350mAh的电池，用选择1.3A的电流充。移动光标到 开始任务 按下确定开始工作直至充电完成，再次按确定后拔下电池。
